Introduction
Contrairement aux restaurations unitaires ou segmentaires dentoportées, les restaurations implantaires de type arcade complète ne bénéficient d'aucune tolérance biologique liée à la mobilité du ligament parodontal. Toute mésadaptation prothétique se traduit par des contraintes mécaniques résiduelles susceptibles d'induire des complications prothétiques (desserrage ou fracture de vis, fracture d'armature) et biologiques (résorption osseuse péri-implantaire). Dans ce contexte, la précision de la prise d'empreinte constitue un déterminant majeur de la réussite clinique. Une tolérance clinique moyenne de 150 μm est la limite communément admise pour éviter toute complication biologique et mécanique. Au sein de cette enveloppe, dans le cadre de la chaîne technologique propre à l'édentement complet, les erreurs sont malheureusement cumulatives et ne se compensent pas.
La passivité d'une restauration implantaire de type arcade complète repose directement sur l'exactitude (accuracy) de l'ensemble de la chaîne numérique, laquelle résulte de la combinaison indissociable de la précision (precision) et de la justesse (trueness), conformément aux définitions de la norme ISO 5725. Dans le contexte de l'édentement complet, où les erreurs linéaires et angulaires se cumulent et s'amplifient sur de longues distances inter-implantaires, l'exactitude globale devient critique pour limiter les contraintes résiduelles transmises aux implants, aux vis prothétiques et à l'os péri-implantaire.
L'exactitude finale d'une restauration implantaire résulte de l'addition cumulative des erreurs introduites à chaque étape de la chaîne numérique et manufacturière, depuis la phase de mesure jusqu'aux procédés de fabrication. Les imprécisions initiales liées à l'acquisition (empreinte optique, photogrammétrie…) conditionnent l'ensemble du processus en aval : toute erreur à ce stade est irréversible et se propage systématiquement.
Le Six Sigma est une approche issue du monde des statistiques et du contrôle des procédés. Transposée à la prothèse implanto-portée, et en particulier aux restaurations d'arcades complètes, cette logique permet de raisonner en termes de « budget de tolérance ». Si un procédé de fabrication génère en moyenne 80 μm d'inadaptation, il ne reste plus que 20 μm de marge pour absorber l'ensemble des autres sources de variabilité du système. L'approche Six Sigma montre alors que cette marge résiduelle est extrêmement limitée.

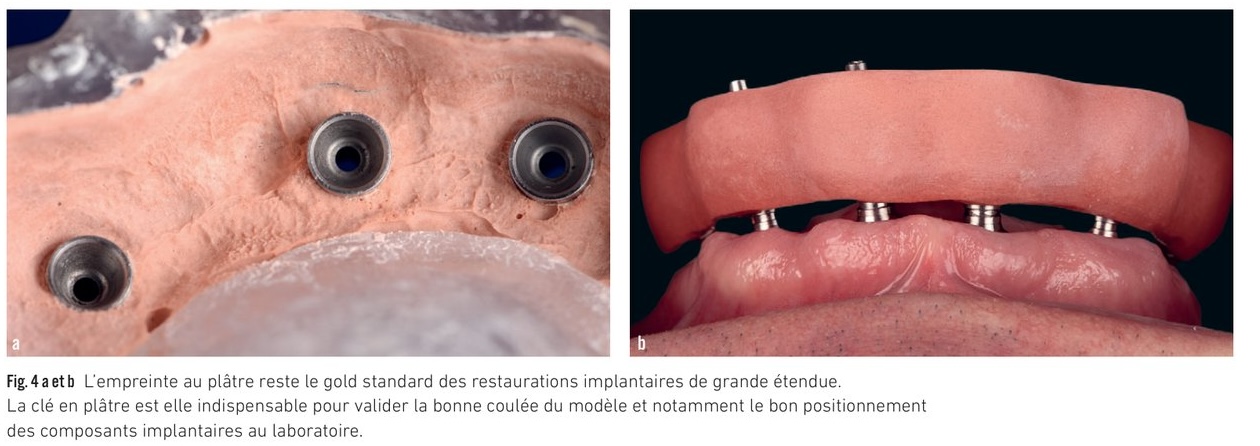

L'empreinte au plâtre comme gold standard conceptuel
Dans le traitement d'une arcade complète en implantologie, la précision de l'empreinte conditionne directement l'ajustage passif des infrastructures prothétiques et, par conséquent, leur pérennité biologique et mécanique. Dans ce contexte exigeant, le plâtre d'empreinte demeure le matériau de référence, principalement en raison de sa déformation permanente quasi nulle après prise complète. Contrairement aux matériaux élastomères, dont la précision repose sur une récupération élastique toujours imparfaite, le plâtre est un matériau rigide qui enregistre de manière définitive la position spatiale tridimensionnelle des implants solidarisés.
La stabilité dimensionnelle du plâtre constitue l'un de ses atouts majeurs. Une fois la réaction de prise achevée, le matériau ne présente ni fluage ni relaxation de contrainte, et son expansion de prise est faible, prévisible et reproductible lorsqu'un protocole strict est respecté. Par ailleurs, le module d'élasticité élevé du plâtre empêche toute micro-mobilité des transferts lors du dévissage, garantissant une reproduction fidèle de la géométrie implantaire.
Malgré un inconfort patient et une technique opérateur-dépendante, le plâtre reste, dans les situations full-arch à forte exigence mécanique, le matériau offrant le plus haut niveau de fiabilité dimensionnelle et demeure à ce titre le gold standard scientifique. À ce titre, le plâtre constitue moins une technique « idéale » qu'un référentiel conceptuel, servant de base de comparaison pour l'évaluation des solutions numériques.
Limites de l'empreinte optique intra-orale : le phénomène de stitching
Les scanners intra-oraux reconstruisent un modèle tridimensionnel par assemblage successif de multiples acquisitions partielles, processus communément désigné sous le terme de stitching. En contexte intra-oral, le stitching s'effectue sur de très petites surfaces, dans un environnement instable et faiblement texturé, soumis à la présence de fluides biologiques, de reflets et de micro-mouvements. Ces conditions favorisent l'apparition d'erreurs locales de correspondance, de dérive cumulative (drift) et de distorsions liées à la fermeture de boucle. En pratique, une précision locale élevée par image peut coexister avec une inexactitude globale significative du modèle final, phénomène particulièrement critique lors des empreintes d'arcade complète.
En conclusion, les scanners intra-oraux ne sont pas en mesure de garantir une acquisition géométriquement précise à l'échelle globale, car ils reposent sur l'agrégation algorithmique de mesures locales réalisées dans un environnement optiquement instable, ce qui entraîne une accumulation d'erreurs non maîtrisées que les recalages numériques ultérieurs ne peuvent que masquer, sans les corriger.
Impact du positionnement et de la morphologie des scanbodies

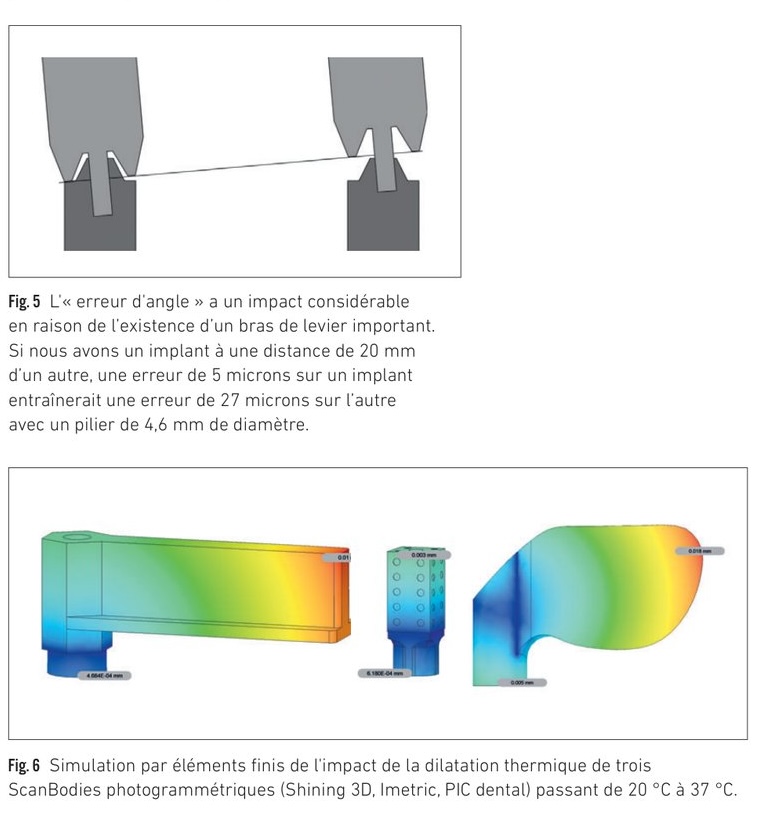

Tout comme pour les empreintes conventionnelles, la précision des empreintes numériques chez l'édenté complet dépend étroitement du positionnement des scanbodies et de leur conception. Le positionnement d'un scanbody sur un implant ou sur une MUA est soumis à un empilement de tolérances mécaniques impliquant l'assise, le jeu de la vis, l'alignement des axes et la géométrie propre du scanbody. Les erreurs angulaires sont particulièrement critiques chez l'édenté complet en raison de l'effet de bras de levier : une déviation angulaire minime au niveau d'un implant peut se traduire par un déplacement linéaire important au niveau prothétique lorsque la distance inter-implantaire augmente.
L'analyse par éléments finis de la déformation thermique des scanbodies met en évidence des comportements nettement différenciés selon les systèmes étudiés. La morphologie et le matériau des scanbodies influencent leur stabilité thermo-mécanique ; des déformations différentielles peuvent survenir en conditions intra-orales, accentuant les erreurs de positionnement.

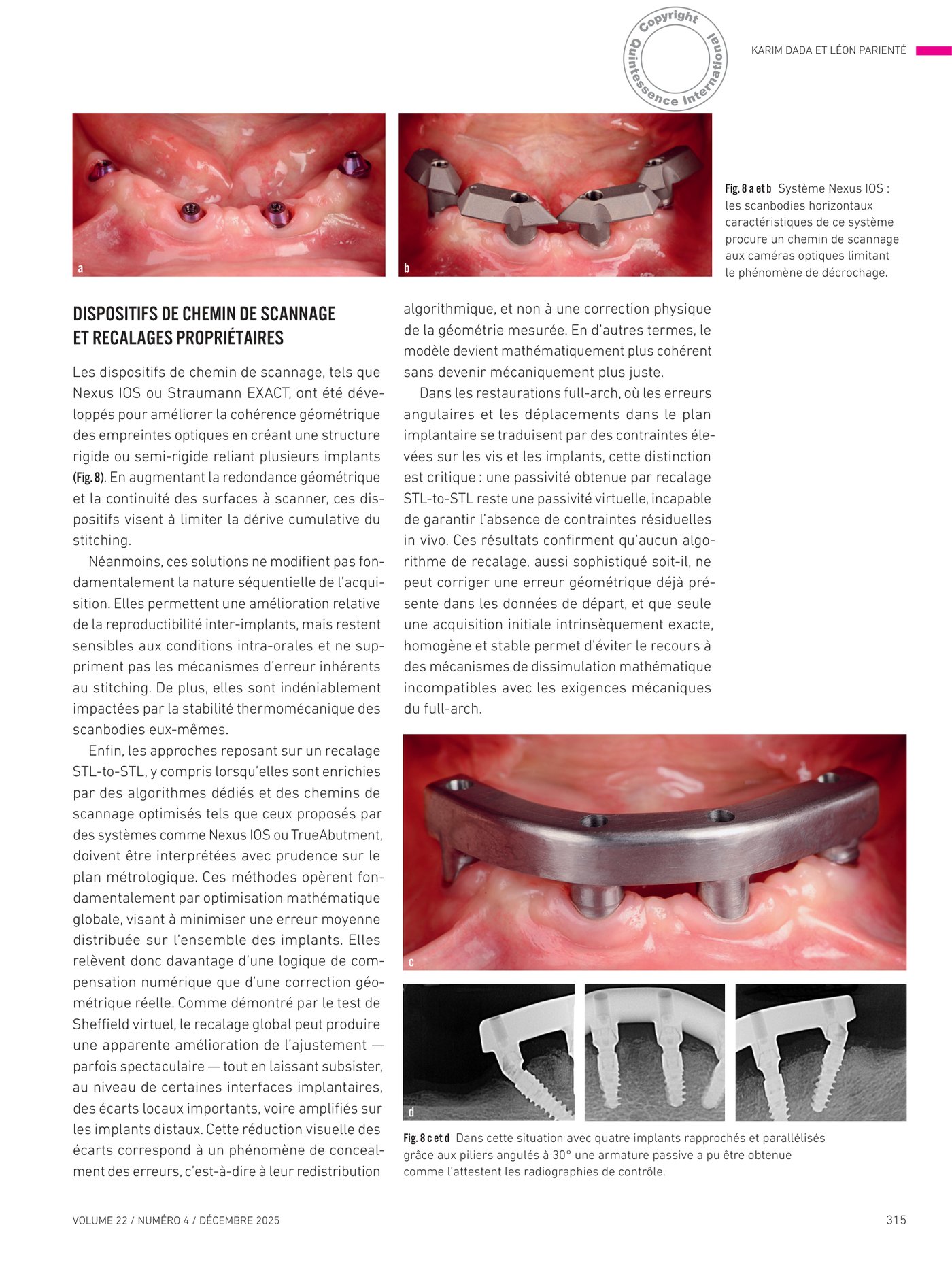

Dispositifs de chemin de scannage et recalages propriétaires
Les dispositifs de chemin de scannage, tels que Nexus IOS ou Straumann EXACT, ont été développés pour améliorer la cohérence géométrique des empreintes optiques en créant une structure rigide ou semi-rigide reliant plusieurs implants. En augmentant la redondance géométrique et la continuité des surfaces à scanner, ces dispositifs visent à limiter la dérive cumulative du stitching.
Néanmoins, ces solutions ne modifient pas fondamentalement la nature séquentielle de l'acquisition. Les approches reposant sur un recalage STL-to-STL doivent être interprétées avec prudence sur le plan métrologique. Ces méthodes opèrent fondamentalement par optimisation mathématique globale, visant à minimiser une erreur moyenne distribuée sur l'ensemble des implants. Elles relèvent donc davantage d'une logique de compensation numérique que d'une correction géométrique réelle. Une passivité obtenue par recalage STL-to-STL reste une passivité virtuelle, incapable de garantir l'absence de contraintes résiduelles in vivo.
Photogrammétrie industrielle extra-orale : principes et avantages
La photogrammétrie industrielle appliquée à l'implantologie full-arch repose sur une approche fondamentalement différente. Elle vise à mesurer directement la position tridimensionnelle relative des implants à partir de cibles dédiées, indépendamment de la reconstruction surfacique de l'arcade. L'acquisition est intégrée dans une solution mathématique globale, fortement redondante, réduisant la sensibilité aux erreurs cumulatives.

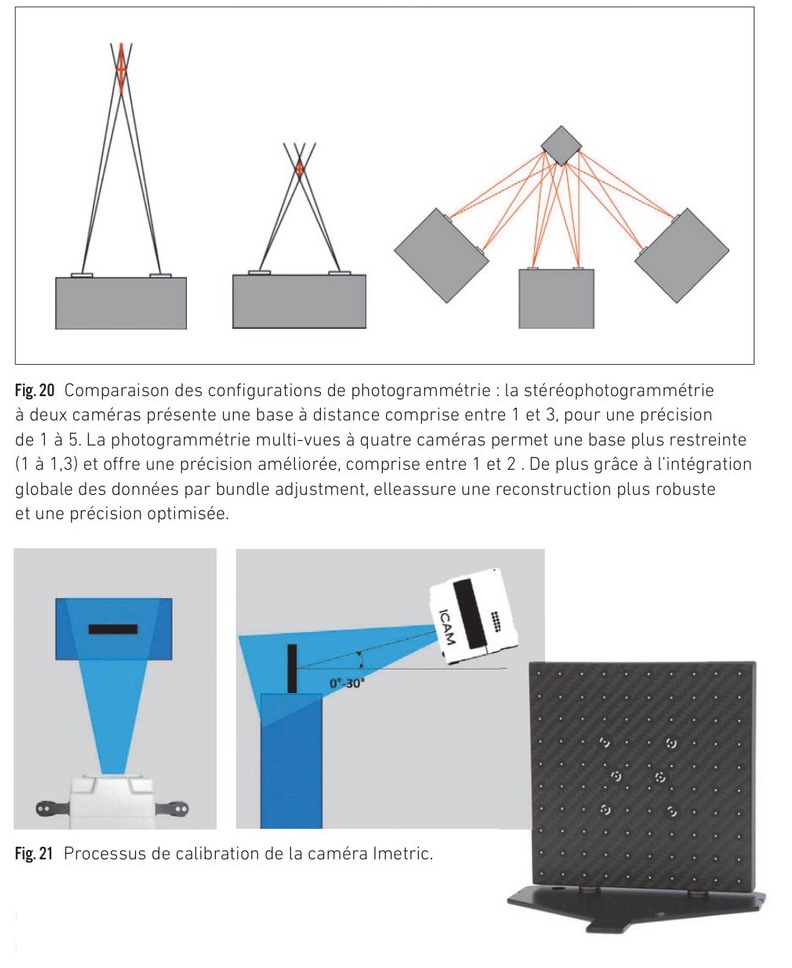

La stéréophotogrammétrie repose sur l'utilisation de deux caméras disposées selon une base fixe, permettant la reconstruction tridimensionnelle par triangulation à partir de paires d'images synchronisées. Néanmoins, en l'absence de dispositifs de référence rigides et de stratégies de compensation des erreurs cumulatives, la précision atteignable par la stéréophotogrammétrie demeure inférieure à celle des systèmes de photogrammétrie industrielle avancée.

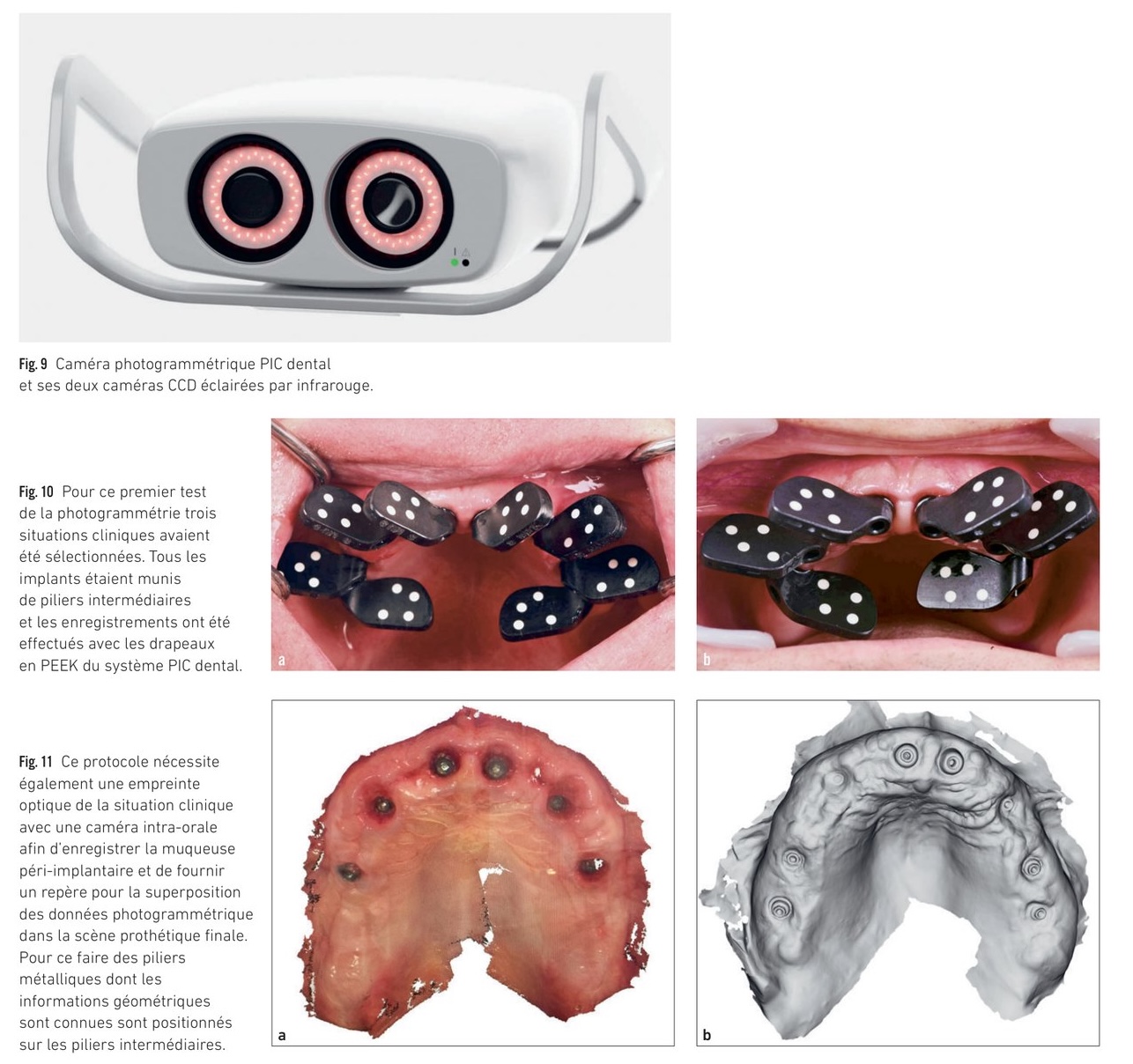

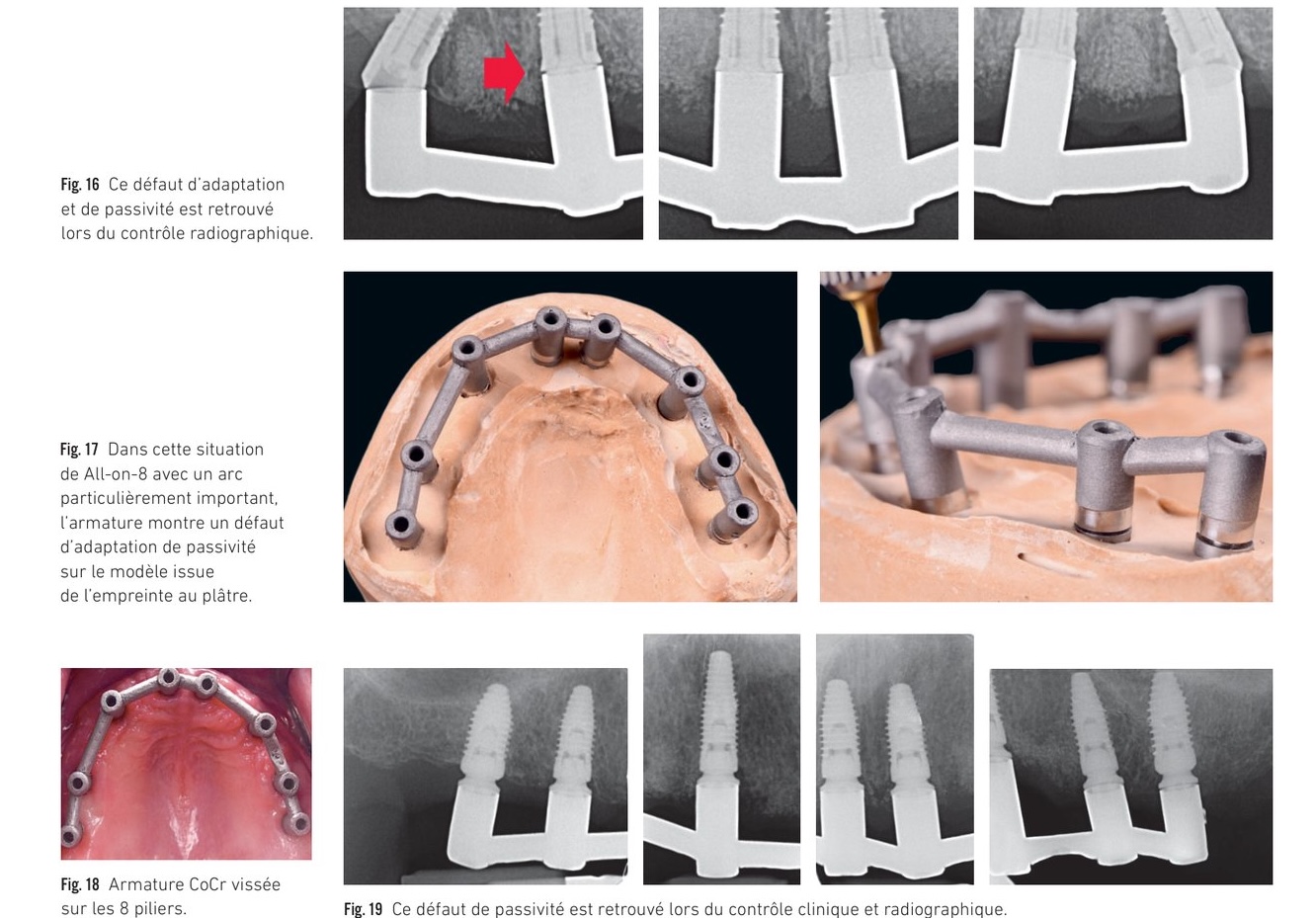

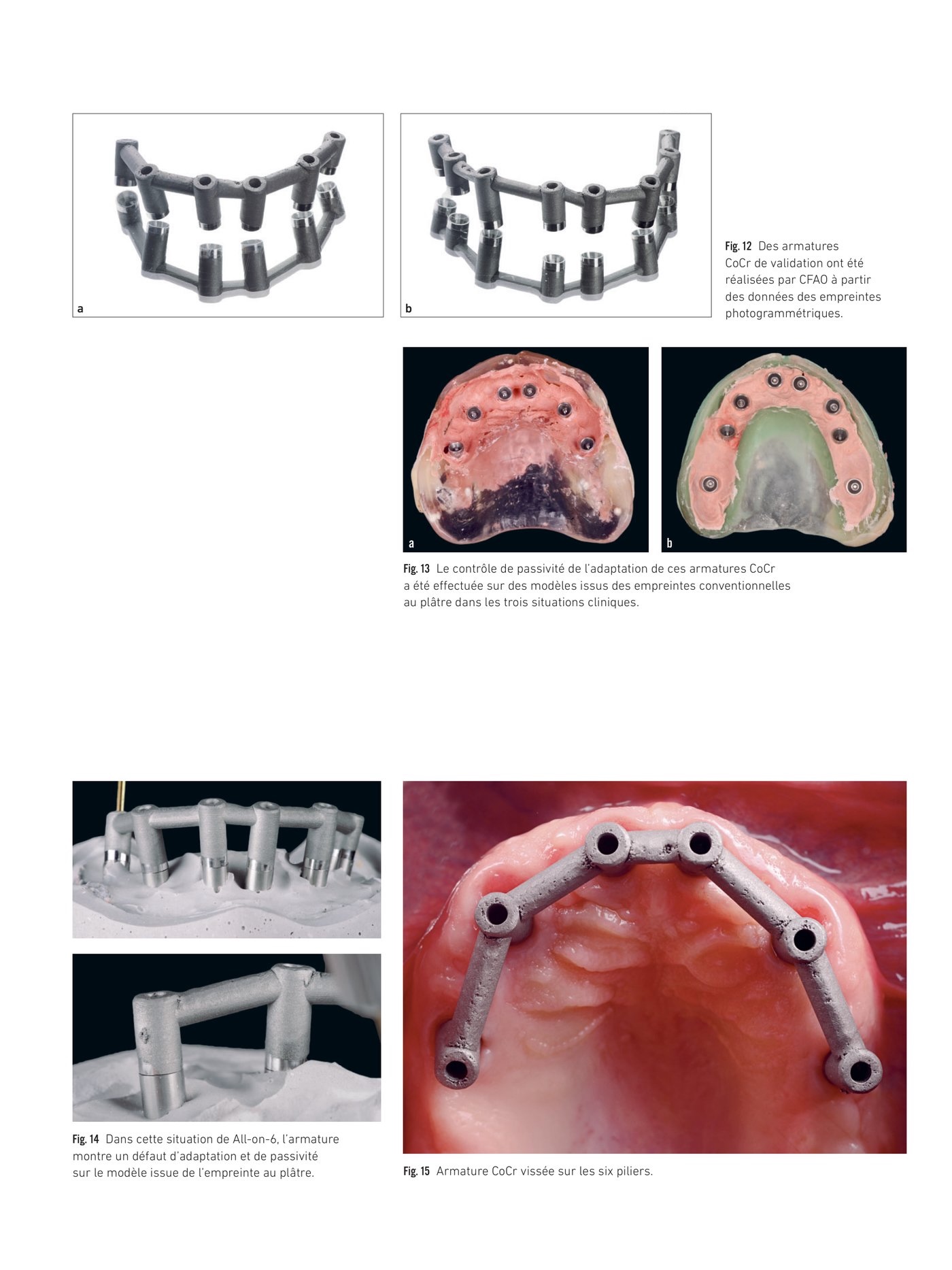

Dès 2016, nous avons conduit des essais cliniques visant à comparer ces flux numériques à la référence conventionnelle que constituait alors l'empreinte au plâtre, considérée comme le standard de fiabilité pour l'obtention d'une adaptation passive des armatures sur des configurations comprenant six à huit implants. Les premiers résultats ont mis en évidence une difficulté récurrente à obtenir une passivité stricte des armatures issues des acquisitions PIC dental lorsque celles-ci étaient confrontées au modèle de référence issu d'une empreinte au plâtre.
Conclusion
L'analyse métrologique des différentes approches d'empreinte numérique en implantologie chez l'édenté complet met en évidence l'importance déterminante des mécanismes d'erreur cumulative et de leur amplification géométrique. Si les empreintes numériques ont profondément transformé les flux cliniques, leur fiabilité dans le contexte de l'édentement complet demeure sujette à débat.
Sur la base des principes exposés, une hiérarchisation clinique des solutions peut être proposée :

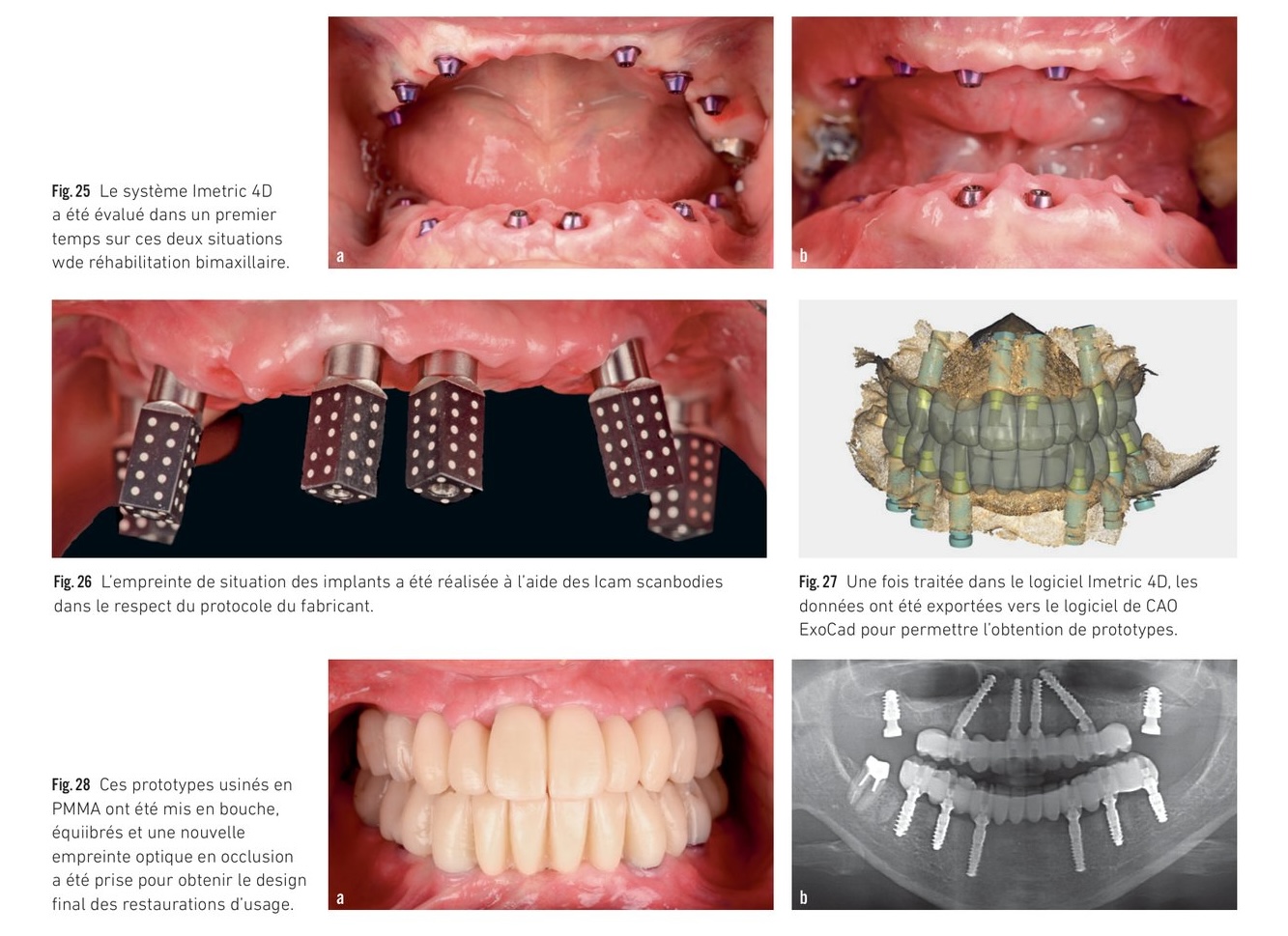

- Photogrammétrie extra-orale (Imetric 3D et PIC Dental)

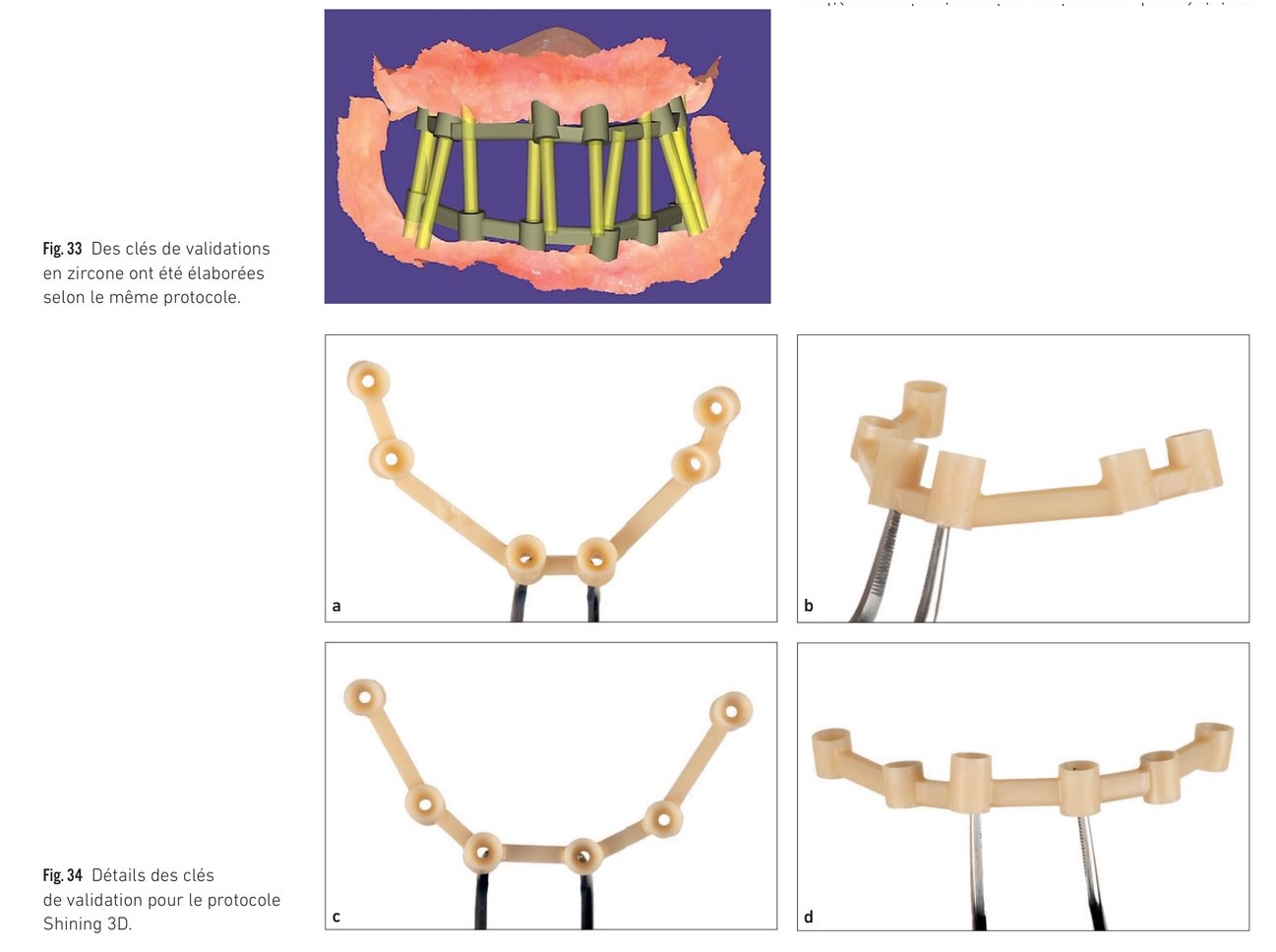

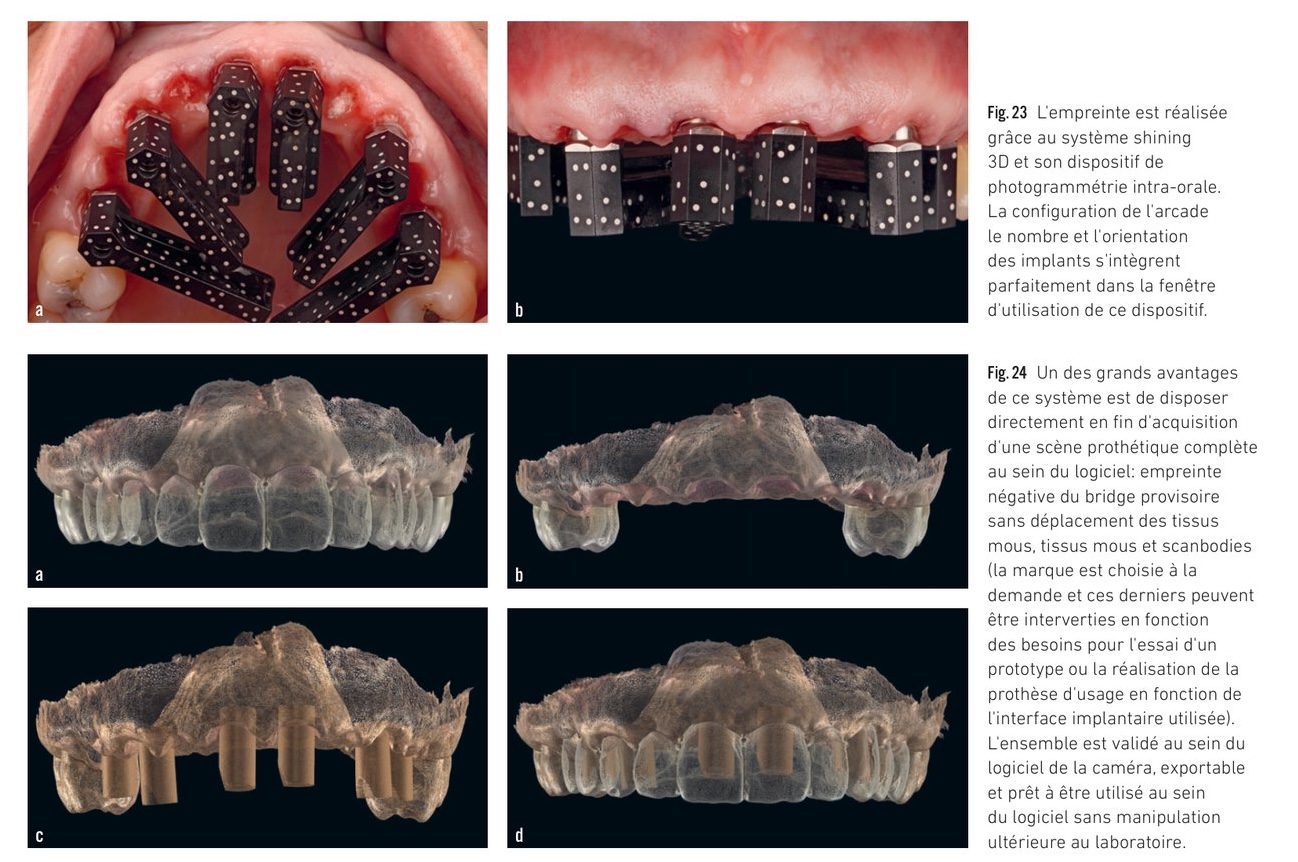

- Photogrammétrie intra-orale hybride (Shining 3D)
- Dispositifs de chemin de scannage

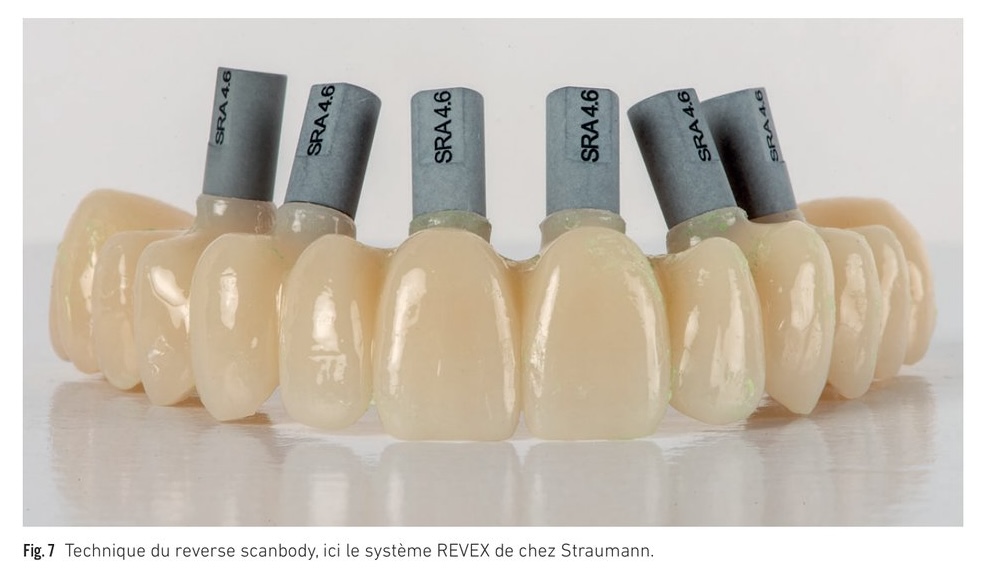

- Reverse scanbody
- Empreinte optique intra-orale seule
Cette hiérarchie reflète moins une différence de précision absolue qu'un gradient de robustesse métrologique face aux contraintes spécifiques des restaurations implantaires chez l'édenté complet.
